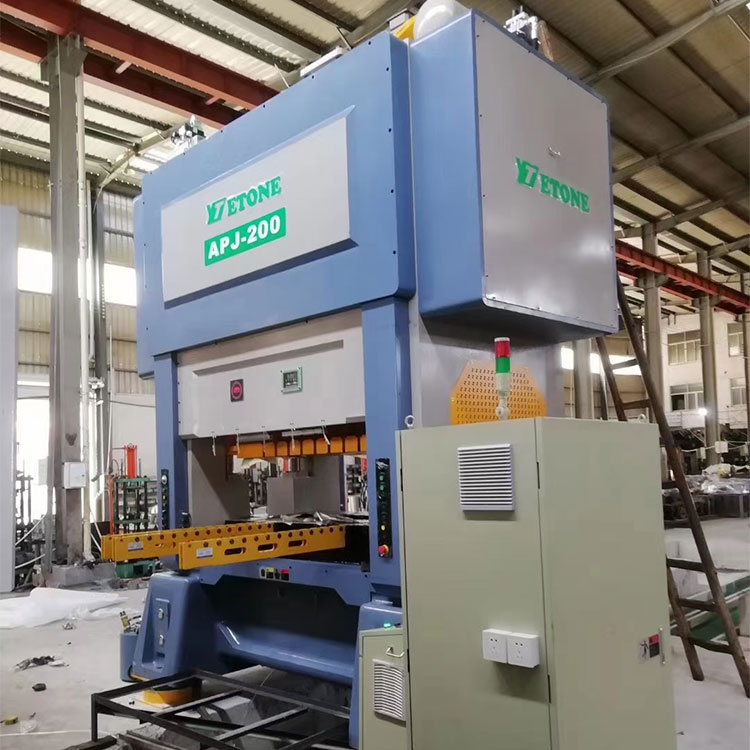

Raziaci lis kompletný riadok
1. Vlastnosti/Výhody produktu
1. Vysoká presnosť stability a spoľahlivosti
2. Konštrukcia odlievacieho rámu z vysoko legovanej ocele (najvhodnejšia pre rám navrhnutý počítačovou analýzou), spracovaná procesom eliminácie vnútorného napätia, ďalej zlepšuje rám s vysokou tuhosťou, ktorý je nevyhnutný pre presnosť, dosiahnutie nízkej hlučnosti a nízkych vibrácií a zlepšenie životnosti matrice.
2. Aplikácia:
Automatické vysokorýchlostné presné razenie pre samoobrubovacie železné jadro nového motora energetického vozidla, motora kompresora, vysokoúčinného priemyselného motora atď.
3. Parameter produktu:
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonáž |
ton |
220 |
300 |
350 |
400 |
450 |
Cestovanie |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Počet úderov za minútu |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Nižšia veľkosť stola |
mm |
1900 x 1000 |
2200 x 1000 |
2400 x 1000 |
2800 x 1200 |
3000 x 1200 |
Zaslepovací otvor |
mm |
1400 x 300 |
2000 x 300 |
2200 x 300 |
2200 x 400 |
2500 x 400 |
Plocha posuvného bloku |
mm |
1900 x 750 |
2200 x 900 |
2400 x 900 |
2800 x 1100 |
3000 x 1100 |
Zdvih nastavenia výšky matrice |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Motor nastavenia výšky matrice |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Výška kŕmnej linky |
mm |
200 |
210 |
210 |
220 |
270 |
Hlavný motor |
kw |
45 |
55 |
55 |
75 |
75 |
4. Štandardné príslušenstvo stroja
1 Mazací systém: aplikujte vysokotlakový olej zo stredu kľukového hriadeľa (Japonsko SHOWA)
2PLC riadiaci systém: poskytuje rezacie signály
3Ložisko: NSK Japonsko
4Atomizér oleja: SMC Japan
5Vzduchový spínač a stýkač: Schnede France
6Olejové tesnenie: NOK Japonsko
7 Návrh systému automatického vyvažovania
8Elektronický systém nastavenia posuvu
Operačný stôl 9T-Mobile
10Hydraulické uzamykacie zariadenie posúvača
11Detektor ukončenia materiálu
12 Invertor:
13 Ventil elektrickej spojky
14 Štruktúra spojky: (OMPI Taliansko)
15Relé: Omron
16 Zobrazenie uhla a rýchlosti: TOYO
17Kĺb tlaku vzduchu: ARK Kórea
18Kľukový hriadeľ: SNCM8, vodiaca lišta brúsenia: AKS Japonsko
19Automatické tepelné vyvažovanie v mikroposuvnej polohe piest/slider
20 Detektor Miss-Feed
21 Skrinka na náradie s prepravou stroja 1
5. Štandardné príslušenstvo:
1 vysokorýchlostný podávač prevodov (výber šírky: 150/200/300/400)
2Odvíjač dvojitých hláv
3 žehlička so slučkou S (výber šírky: 200/300/400)
4Automatické olejové zariadenie zomrieť
5 Auto Power Die Lifer systém:
Systém 6Die Rameno: 2 ks
7 Antivibračný systém
8 Ovládač žľabu:
9 Inštalačný systém solenoidového ventilu: 10 ks
6. Voliteľné príslušenstvo
Servo podávač
Spodný detektor mŕtvych
2.Rýchle upínacie zariadenie
3. Bezpečnostné dvere
4. Skosit Chut
