Laminovanie razenie Kompletné Line stroj

Kapacita: 220 ton, 300 ton, 350 ton, 400 ton, 450 ton
Podávač ozubených kolies/ NC podávač, rovnačka typu, dvojhlavý hydraulický odvíjač
Kompletný stroj na lisovanie laminácie vrátane vysokorýchlostného laminovacieho lisu, podávača ozubených kolies, vyrovnávača a odvíjača. Je určený pre vrstvené rotory a statory rôznych druhov motorov. Je to vysoká rýchlosť, vysoká presnosť. Zmeňte typ prevodu, posuv valčeka s vačkovým indexovaním je k dispozícii pre široký rozsah rozstupu posuvu.

Odoslať dopyt

Popis produktu

Laminovanie razenie Kompletné Line stroj

1. Úvod produktuï¼š

◉ Použitie komponentov laminovacieho stroja na lisovanie Complete Line, ako sú ložiská FAG Germany, NSK Japan alebo NTN Japan v Japonsku, jeho vysoká presnosť, vysoká životnosť na zabezpečenie dlhodobej stability a prevádzkyschopnosti nosných členov.

◉ V súčasnosti stále viac tovární používa stroj na lisovanie kompletnej linky na laminovanie. Štipcový podávač je nevyhnutnou súčasťou stroja na lisovanie kompletnej linky na laminovanie. Na trhu existuje veľa druhov podávačov a mnoho štýlov. Každý vie, čo znamená slovo „feeder“, no málokto ho používa správne.

◉ Teraz je na trhu veľa typov a špecifikácií podávačov klipov. Prvou voľbou je poznať kľúčové body inštalácie podávača klipov. Smer inštalácie podávača klipov by mal byť zľava doprava. Poloha inštalácie a koniec automatického podávacieho hriadeľa by mali byť vľavo. Nezamieňajte to.

◉ Hot Tags: stroj na laminovanie s kompletnou linkou, dobrý výrobca značky, dobrá továreň,

2.Laminácia lisovanie kompletný riadok stroj Parameter produktuï ¼š

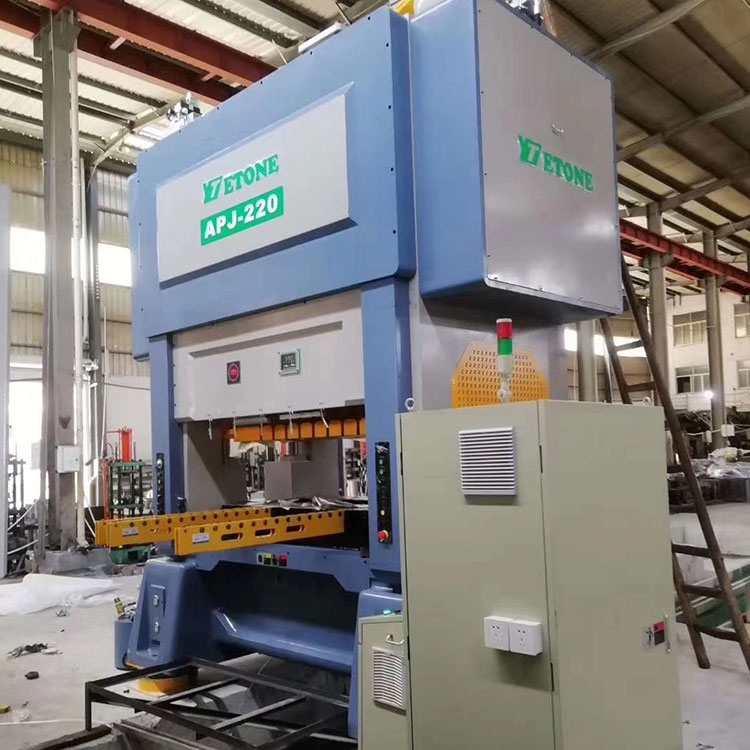

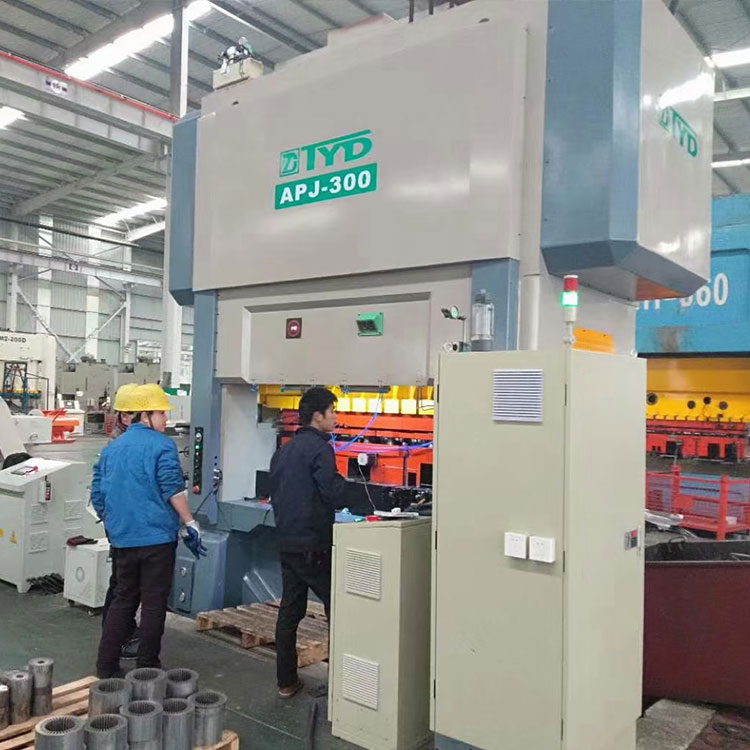

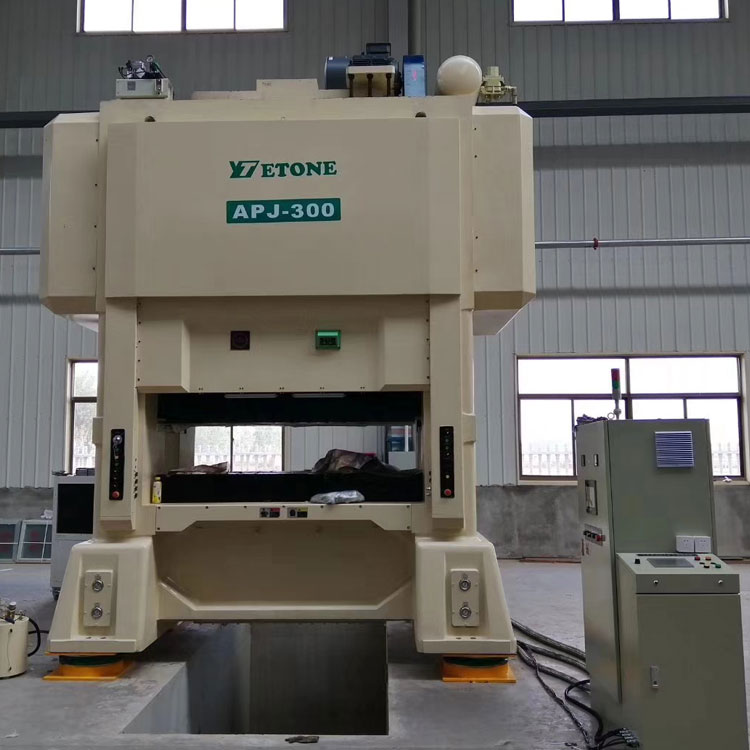

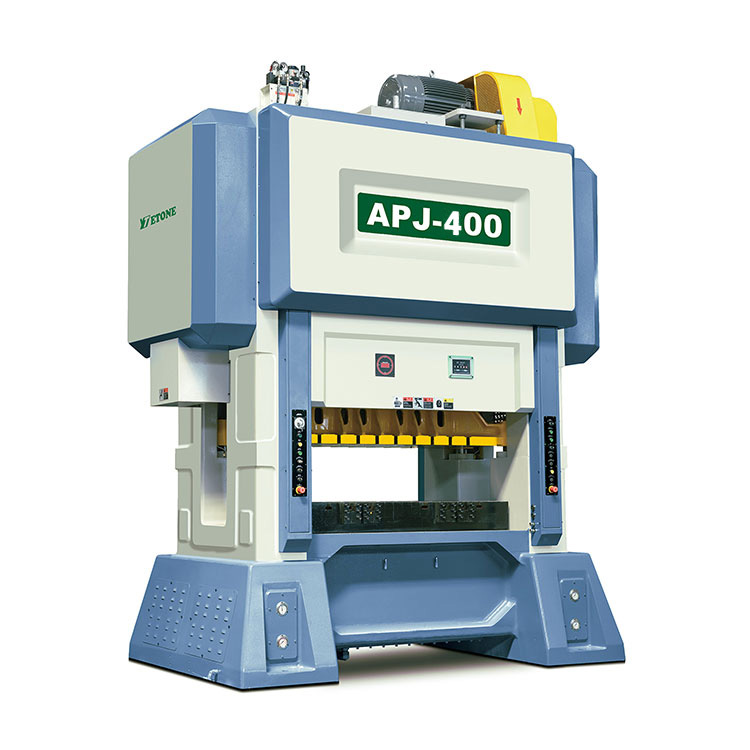

		APJ-220	APJ-300	APJ-350	APJ-400	APJ-450
Tonáž	ton	220	300	350	400	450
Cestovanie	mm	30	30	30	30-50	30-50
Počet úderov za minútu	s.p.m	150-600	150-400	150-350	150-350	150-300
Nižšia veľkosť stola	mm	1900 x 1000	2200 x 1000	2400 x 1000	2800 x 1200	3000 x 1200
Zaslepovací otvor	mm	1400 x 300	2000 x 300	2200 x 300	2200 x 400	2500 x 400
Oblasť posuvného bloku	mm	1900 x 750	2200 x 900	2400 x 900	2800 x 1100	3000 x 1100
Zdvih nastavenia výšky matrice	mm	370-420	400-450	400-450	420-480	450-500
Motor nastavenia výšky matrice	kw	1.5	2.2	2.2	3.7	3.7
Výška kŕmnej linky	mm	200 åœŸ50	210 åœŸ50	210å£«50	220 åœŸ50	270 åœŸ50
Hlavný motor	kw	45	55	55	75	75

3. Periférne zariadenia


Odvíjač s dvojitou hlavou	Žehlička na vlasy	Podávač ozubených kolies

	P = dĺžka podávania
	D=70 (priemer hnacieho kolesa) N1=počet zubov prvého prevodového stupňa
	N2=počet zubov druhého ozubeného kolesa
	N3=počet zubov tretieho prevodu
	N4=počet zubov štvrtého prevodového stupňa

Šírka materiálu	mm	Max.150	Max.200	Max.300	Max.400
Vonkajší priemer materiálu	mm	Max.1200	Maximálne 1200	Maximálne 1200	Maximálne 1200
Vnútorný priemer materiálu	mm	450-520	450-520	450-520	450-520
Rýchlosť materiálu	M/min	1-60	1-60	1-60	1-60
Hmotnosť materiálu		500 kg X 2	1QQQkgX 2	2000 kg X 2	3000 kg X 2
Nivelačný valec € Œ	Ks	11	11	11	11
Hnací motor		1,5 kw	2 2kw	22 kW	30 kW

4. Dvojhlavý odvíjač

Popis výkonu

Obrázok produktu

◉ Model sa skladá z troch častí: telesa vretenovej skrine, vretenovej skrine a unášača,

z tohovretenová skriňa je integrálna a má veľkú vzdialenosť náprav.

◉ Vyznačuje sa funkciami, ako je malý objem, malý pôdorys, pohodlné nakladanie a flexibilita

použitieDvojitézávesná konštrukcia je aplikovaná tak, aby vyhovovala manipulácii s materiálom a umožňovala opakovanie

kŕmenie, výrazne šetríčas nabíjania, zlepšenie výrobnej kapacity a zníženie

výrobné náklady.

◉ Bez napájaniaje aplikovaná štruktúra, ktorá umožňuje použitie nielen pri bežnom vyrovnávaní

stroje, ale aj optimálnevýkon s vysokorýchlostným vyrovnávacím strojom.

		TMT-200	TMT-300	TMT-400	TMT-500	TMT-600
Maximálna šírka	mm	200	300	400	500	600
Hrúbka materiálu	mm	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5
Hmotnosť materiálu	mm	1000 x 2	2000 x 2	3000 x 2	4000 x 2	5000 x 2
Vnútorný priemer valčeka	mm	450-530	450-530	450-530	450-530	450-530
Maximálny vonkajší priemer valca	mm	1200	1200	1200	1200	1200

5. Žehlička na vlasy typu S

Popis výkonu

Obrázok produktu

◉ Usmerňovač typu S alebo U s procesom "elektrického signálu---> PC---> invertor--->

zmena rýchlosti",umožnenie plnej synchronizácie s lisom so zrýchlením

do cca 60 m/min.

◉ Model je vybavený dvojhlavovým materiálovým rámom, ktorý je jednoduchý

fungovať a môže byťúplne synchronizované s vysokorýchlostným lisom. Použitie výstroja

podávač ponúka lepší výkon.

		SLQ-200SLQ-300	SLQ-400SLQ-500SLQ-600	SLQ-200SLQ-300	SLQ-400SLQ-500SLQ-600	SLQ-200SLQ-300
Maximálna šírka	mm	200300	400500600	200300	400500600	200300
Materiál tl chorobnosť	mm	0.3-1.6
Vnútorný priemer valčeka	mm	1200
Rýchlosť vyrovnávania	m/min	60
Motor	HP	22	3575	22	3575	22
Woå ¤ng napätie		AC trojfázový 220V alebo AC trojfázový 380V
