Motorový dierovací stroj
1. Popis produktu
Etone je najväčší vysokorýchlostný lis, motorový dierovací stroj, vysokorýchlostné dierovacie lisy, výrobca vysokorýchlostných laminovacích lisov v Číne. Zameriava sa na časti motora a oblasť statora a rotora. Teraz sme sa stali najlepším dodávateľom vysokorýchlostných lisovacích strojov v Číne. Náš vysokorýchlostný lis a vysokorýchlostný laminovací lis sa vyvážajú do viac ako 30 krajín po celom svete. Teraz máme našich agentov v Indii, Thajsku, Indonézii, Kórei, Vietname, Turecku, Brazílii, Rusku, USA a tak ďalej. Spokojnosť zákazníkov je cieľom našej spoločnosti navždy. Vyvinieme veľké úsilie na vývoj nových a vysokokvalitných produktov, splníme vaše špeciálne požiadavky a poskytneme vám predpredajné, predajné a popredajné služby pre dobre navrhnuté čínske kompletné servomotory s dvojitou radou, super vysokorýchlostné horúce tesnenie a Stroj na výrobu tašiek na tričká na strihanie s automatickým dierovacím strojom, vitajte všetci milí spotrebitelia, ktorí s nami komunikujú informácie o položkách a nápadoch! Dobre navrhnutý výrobca tašiek na tričká v Číne, zariadenie na výrobu tašiek na tričká, so zvýšenou silou a ďalšie spoľahlivý kredit, boli sme tu, aby sme slúžili našim zákazníkom poskytovaním najvyššej kvality a služieb a úprimne si vážime vašu podporu. Budeme sa snažiť udržať si našu skvelú povesť najlepšieho dodávateľa tovaru na svete. Ak máte akékoľvek otázky alebo pripomienky, mali by ste nás slobodne kontaktovať.
2.Motorový dierovací stroj Použiteľná oblasť
motorové dierovacie stroje sú vhodné na vysokorýchlostné a presné automatické razenie automatických nitovacích železných jadier, ako sú nové energetické automobilové motory, kompresorové motory a energeticky účinné priemyselné motory.
3.Motorový dierovací stroj Vlastnosti produktu
Štvorstĺpová horná valcová konštrukcia
Technológia dvojitého pohonu
Viacbodová sila posúvača
Telo predpínacieho stroja s vysokou tuhosťou
Ošetrenie viacnásobným starnutím
◉ Brzda spojky s nízkou zotrvačnosťou
Vložte ložisko
Mazaný chladiaci systém s konštantnou teplotou
Priamy stĺpik + osemhranné presné vedenie
◉ Vysoká rýchlosť
Ľahký, plne dynamický dizajn vyváženia
Stabilná prevádzka pri zaťažení 300-400 SPM
◉ Vysoká tuhosť
Odlievacie lôžko s vysokou pevnosťou, tuhosť 1/15000-1/20000
Turbulencia viacbodového posúvača sily je 1/2 turbulencie dvojitého bodu
◉ Vysoká presnosť
Statická presnosť: 1/2 úrovne JIS
Dynamická presnosť v dolnom mŕtvom bode: úroveň superpresnosti GB/T 29548
◉ motorový dierovací stroj Kompletná špecifikácia
60 ton, 80 ton, 125 ton, 150 ton, 200 ton, 220 ton, 300 ton, 350 ton, 400 ton, 450 ton. Stôl stroja spĺňa potreby tenších materiálov motora s vyššou účinnosťou, vyššou presnosťou a vyššou rýchlosťou požiadaviek na vysokorýchlostné presné lisovanie.
◉ Veľký stôl
Maximálne 3,7 m Mesa na splnenie potrieb vývoja nových energetických vozidiel, synchronizovaných s medzinárodnou tonážou. Použiteľné materiály a procesy. Vhodné na vysokorýchlostnú výrobu presného razenia materiálu s vysokou tvrdosťou 0,2 až 0,35 mm, vôľa matrice na úrovni mikrónov a široký povrch stola samoskladacie nitovacie železné jadro priebežná matrica.

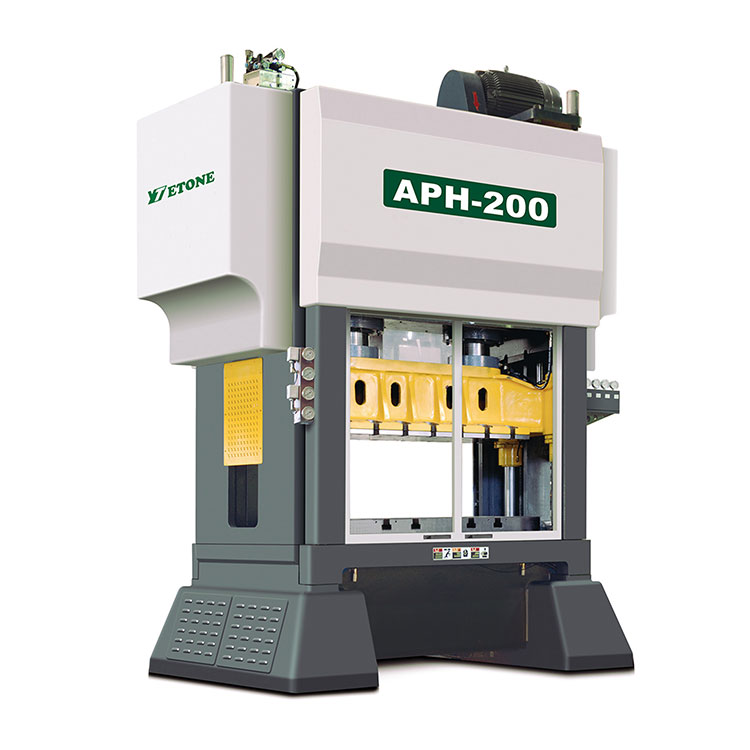

4.Motor dierovací stroj Parameter produktuï ¼š
|
|
APH-80 |
APH-125 |
APH-200 |
APH-300 |
Tonáž |
ton |
80 |
125 |
200 |
300 |
Cestovanie |
mm |
3025 |
30 |
30 |
30 |
Počet úderov za minútu |
s.p.m |
200-700200-800 |
150-700 |
150-600 |
150-400 |
Nižšia veľkosť stola |
mm |
11 00 x 750 |
1200 x 850 |
1700 x 950 |
2000 x 1000 |
Zaslepovací otvor |
mm |
800 x 150 |
1000 x 200 |
1300 x 250 |
1520 x 330 |
Oblasť posuvného bloku |
mm |
1100 x 500 |
1200 x 600 |
1700 x 700 |
2000 x 900 |
Zdvih nastavenia výšky matrice |
mm |
330-380 |
360-410 |
370-420 |
400-450 |
Motor nastavenia výšky matrice |
kw |
0.75 |
0 75 |
1.5 |
2.2 |
Výška kŕmnej linky |
mm |
175 |
195 |
200 |
210 |
Hlavný motor |
kw |
22 |
37 |
45 |
55 |
5. Štandardné príslušenstvo stroja
1 |
Mazací systém: aplikujte vysokotlakový olej zo stredu kľukového hriadeľa – Japonsko SHOWA) |
|
2 |
Riadiaci systém PLC: poskytuje rezacie signály |
|
3 |
Ložisko: NSK Japan |
|
4 |
Rozprašovač oleja: SMC Japan |
|
5 |
Vzduchový spínač a stykač: Schnede France |
|
6 |
Olejové tesnenie: NOK Japonsko |
|
7 |
Návrh systému automatického vyvažovania |
|
8 |
Elektronický systém nastavenia posuvu |
|
9 |
Operačný stôl T-Mobile |
|
10 |
Hydraulické uzamykacie zariadenie posúvača |
|
11 |
Detektor ukončenia materiálu |
|
12 |
Invertor: |
|
13 |
Elektrický ventil spojky |
|
14 |
Štruktúra spojky: (OMPI Itlay) |
|
15 |
Relé: Omron |
|
16 |
Zobrazenie uhla a rýchlosti: TOYO |
|
17 |
Spoj tlaku vzduchu: ARK Korea |
|
18 |
Kľukový hriadeľ: SNCM8, brúsne vedenie: AKS Jpan |
|
19 |
Automatické tepelné vyváženie v mikroposuvnej polohe barana/slider |
|
20 |
Detektor Miss-Feed |
|
21 |
Box na náradie s dopravou stroja |
|
6. Štandardné príslušenstvo:
1 |
Vysokorýchlostný podávač prevodov |
|
2 |
Odvíjač s dvojitým stojanom |
|
3 |
Žehlička na vlasy s S slučkou |
|
4 |
Automatické olejové zariadenie zomrieť |
|
5 |
Auto Power Die Lifer systém: |
|
6 |
Systém lisovacích ramien: 2 ks |
|
7 |
Antivibračný systém |
|
8 |
Ovládač žľabu: |
|
9 |
Inštalačný systém solenoidového ventilu: 10 ks |
|
7. Voliteľné príslušenstvo
Spodný detektor mŕtvych
Zariadenie na rýchle upínanie matrice
Bezpečnostné dvere
Iní
