Vysokorýchlostný lis na razenie
1. Popis produktu

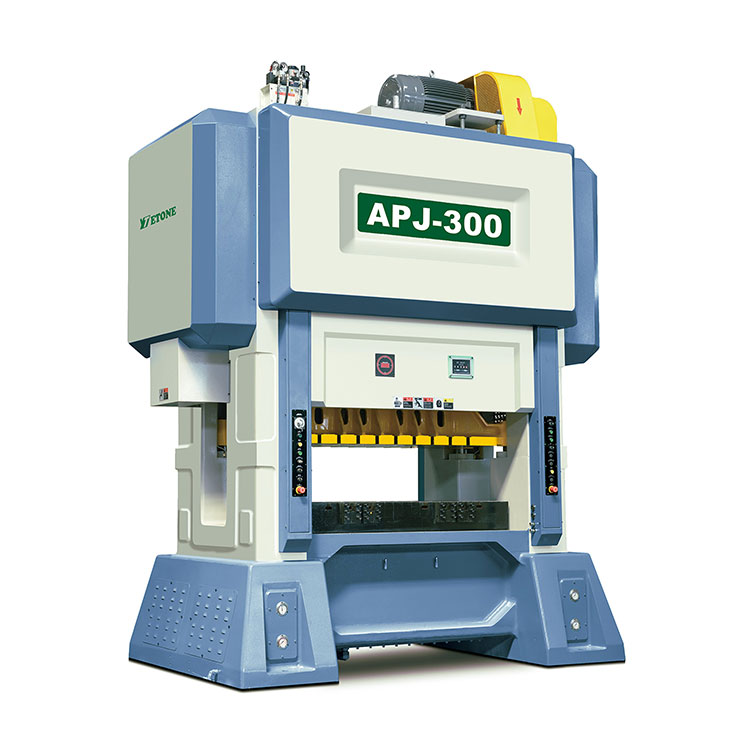

Vysokorýchlostný raziaci lis série APJ je vysokorýchlostný dvojkľukový lis určený pre vrstvené rotory a statory elektromotorov. Zachováva stabilnú a efektívnu funkciu lisovania veľkého statora a rotora, laminácie pre generátorový motor a priemyselný motor vo veľkej tonážnej lisovacej oblasti už roky so spoľahlivými výrobnými skúsenosťami, tímom vedeckých inžinierov, pozitívnou spätnou väzbou trhu a vernými klientmi. k prevádzkovému konceptu „vedecké riadenie, vysoká kvalita a efektívnosť prvenstvo, najvyšší zákazník pre Factory For China C-Frame Jednostĺpový hydraulický lis na ložisko s vysokou rýchlosťou, Ak máte záujem o takmer akýkoľvek náš tovar, uistite sa, že nemáte žiadne náklady zavolajte nám pre viac aspektov. Dúfame, že budeme spolupracovať s ďalšími kolegami z celej zeme.Továreň pre Čínu C Rámový lis, Hydraulický lis, Naša nepretržitá dostupnosť vysoko kvalitných produktov v kombinácii s naším vynikajúcim predpredajom a popredajom služba zaisťuje silnú konkurencieschopnosť na čoraz globalizovanejšom trhu. Vitajte nových a starých zákazníkov zo všetkých oblastí života a kontaktujte nás pre budúcnosť e obchodné vzťahy a vzájomný úspech. Naším poslaním je zvyčajne premeniť sa na inovatívneho poskytovateľa špičkových digitálnych a komunikačných zariadení poskytovaním hodnotného dizajnu a štýlu, prvotriednych výrobných a opravárenských schopností pre Hot Sale for China Factory Factory Precision Stamping Series Rotačný tabletový lis s nastaviteľnou rýchlosťou, Ako skúsená skupina prijímame aj zákazkové objednávky. Hlavným cieľom našej spoločnosti je vybudovať uspokojujúcu pamäť pre všetkých zákazníkov a vytvoriť dlhodobý obojstranne výhodný obchodný vzťah. Hot Sale for China Chemical Press Machine, Tableting Machine, Doteraz boli naše riešenia exportované do východnej Európy , Stredný východ, juhovýchod, Afrika a Južná Amerika atď. Už 13 rokov sa špecializujeme na predaj a nákup dielov Isuzu doma iv zahraničí a vlastníme modernizované elektronické systémy kontroly dielov Isuzu. Ctíme si náš hlavný princíp poctivosti v podnikaní, prioritu v službách a urobíme všetko pre to, aby sme našim zákazníkom poskytli tovar vysokej kvality a vynikajúce služby.
2.Funkcie vysokorýchlostného raziaceho lisu
1. Vysoká tuhosť
Vysoká tuhosť, vysoko presný rám, zváraný oceľovým plechom a po tepelnom spracovaní eliminujú vnútorné pnutie lôžka.
2. Rovnováha centra gravitácie
Stred prevodovky a stred celého stroja bývajú rovnaké, aby sa zabezpečila presnosť a stabilita razenia.
3. Stabilita a bezpečnosť prevádzky
Spojkové/brzdové zariadenia sú vysoko citlivé vysokorýchlostné presné laminovacie lisy spojené s medzinárodnými špičkovými dvojitými solenoidovými ventilmi a zariadeniami na ochranu proti preťaženiu, aby sa zabezpečila presnosť a bezpečnosť chodu a zastavenia posúvača razníka.
Nastavovací mechanizmus posúvača má vysokú presnosť a výroba nastavenia je bezpečnejšia a rýchlejšia.
4. Vysoká presnosť
Kľukový hriadeľ, ozubené koleso, ozubený hriadeľ a ostatné trecie časti sú pred brúsením kalené a tepelne spracované. Majú vysokú odolnosť proti opotrebovaniu a rovnováhu, stabilný výkon a zaisťujú kvalitu a životnosť razníka.
5. Automatizácia spracovania vysokorýchlostného lisu
Dá sa zladiť s akýmkoľvek automatickým podávacím mechanizmom na automatizáciu výroby, zníženie nákladov a zvýšenie efektívnosti.
3. Vysokorýchlostné razenie Press Product Parameter:
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonáž |
ton |
220 |
300 |
350 |
400 |
450 |
Cestovanie |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Počet úderov za minútu |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Nižšia veľkosť stola |
mm |
1900 x 1000 |
2200 x 1000 |
2400 x 1000 |
2800 x 1200 |
3000 x 1200 |
Zaslepovací otvor |
mm |
1400 x 300 |
2000 x 300 |
2200 x 300 |
2200 x 400 |
2500 x 400 |
Oblasť posuvného bloku |
mm |
1900 x 750 |
2200 x 900 |
2400 x 900 |
2800 x 1100 |
3000 x 1100 |
Zdvih nastavenia výšky matrice |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Motor nastavenia výšky matrice |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Výška kŕmnej linky |
mm |
200 土50 |
210 土50 |
210士50 |
220 土50 |
270 土50 |
Hlavný motor |
kw |
45 |
55 |
55 |
75 |
75 |
4. Štandardné príslušenstvo stroja
1 Mazací systém: aplikujte vysokotlakový olej zo stredu kľukového hriadeľa – Japonsko SHOWA)
2 Riadiaci systém PLC: poskytuje rezacie signály
3 Ložisko: NSK Japonsko
4 Rozprašovač oleja: SMC Japan
5 Vzduchový spínač a stýkač: Schnede France
6 Olejové tesnenie: NOK Japonsko
7 Návrh systému automatického vyvažovania
8 Elektronický systém nastavenia posuvu
9 Operačný stôl T-Mobile
10 Hydraulické uzamykacie zariadenie posúvača
11 Detektor konca materiálu
12 Invertor:
13 Ventil elektrickej spojky
14 Štruktúra spojky: (OMPI Taliansko)
15 Štafeta: Omron
16 Zobrazenie uhla a rýchlosti: TOYO
17 Spoj tlaku vzduchu: ARK Kórea
18 Kľukový hriadeľ: SNCM8, vodiaca lišta brúsenia: AKS Japonsko
19 Auto-tepelné vyváženie v mikroposuvnej polohe piest/slider
20 Detektor chybného podávania
21 Skrinka na náradie s prepravou stroja 1
5. Štandardné príslušenstvo:
1 vysokorýchlostný podávač prevodov (výber šírky: 150/200/300/400)
2 Dvojhlavý Odvíjač
3 žehlička s S slučkou (výber šírky: 200/300/400)
4 Automatické olejové zariadenie zomrieť
5 Auto Power Die Lifer systém:
Systém 6 lisovacích ramien: 2 ks
7 Antivibračný systém
8 Ovládač žľabu:
9 Inštalačný systém solenoidového ventilu: 10 ks
6. Voliteľné príslušenstvo
1. Detektor mŕtveho dna
2. Zariadenie na rýchle upínanie matrice
3. Bezpečnostné dvere
4. Ostatné
