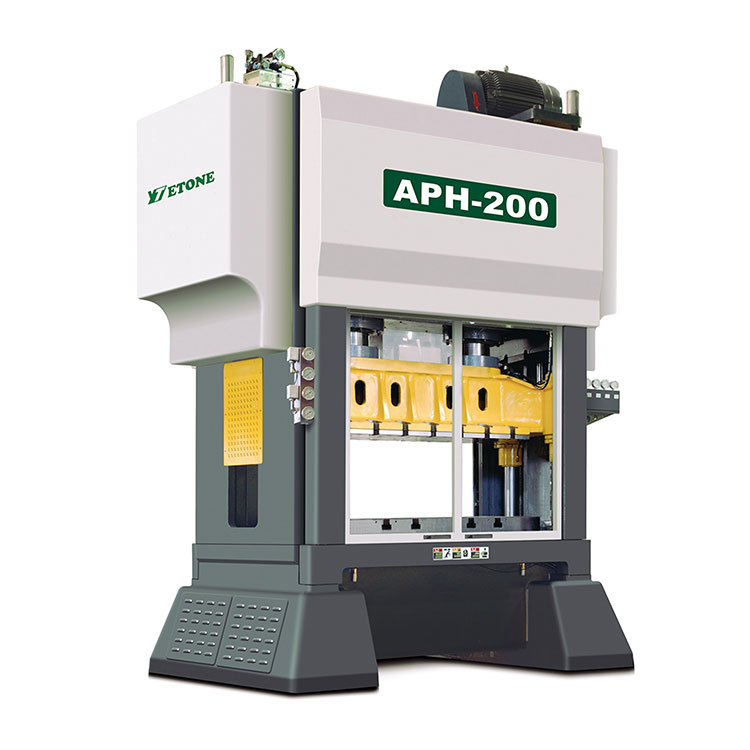

Laminovací raziaci stroj

Kapacita: 80 ton, 125 ton, 200 ton, 300 ton.
Voliteľné diely: Podávač ozubených kolies/ NC podávač, rovnačka typu S, dvojhlavý hydraulický odvíjač
Sme najväčší výrobca vysokorýchlostných lisov, laminovacích lisovacích strojov a vysokorýchlostných lisovacích strojov v Číne. Zameriavame sa na časti motora, stator a rotorové pole. Teraz sme sa stali najlepším dodávateľom vysokorýchlostných lisovacích strojov v Číne.

Odoslať dopyt

Popis produktu

Laminovací raziaci stroj

1. Popis produktu

Sme najväčší výrobca vysokorýchlostných lisov, laminovacích lisovacích strojov a vysokorýchlostných lisovacích strojov v Číne. Zameriavame sa na časti motora, stator a rotorové pole. Teraz sme sa stali najlepším dodávateľom vysokorýchlostných lisovacích strojov v Číne. Náš vysokorýchlostný lis a vysokorýchlostný laminovací lis sa vyvážajú do viac ako 30 krajín po celom svete. Teraz máme našich agentov v Indii, Thajsku, Indonézii, Kórei, Vietname, Turecku, Brazílii, Rusku, USA a tak ďalej. Naši skúsení pracovníci, ktorí sa venujú prísnemu riadeniu kvality a premyslenej nákupnej spoločnosti, sú všeobecne k dispozícii, aby prediskutovali vaše špecifikácie a zabezpečili úplné uspokojenie spotrebiteľov pre Čínu Lacná cena Čínsky vysokorýchlostný laminovací lis Motorový lis na lisovanie Power Press, Vítame nových a predchádzajúcich kupujúcich zo všetkých prechádzky každodenného života, aby ste nám zavolali na nadchádzajúce obchodné interakcie a vzájomné úspechy! Čína Lacná cena Čínsky lis, vysokorýchlostný lis, aká je dobrá cena? Zákazníkom poskytujeme výrobnú cenu. V predpoklade dobrej kvality bude potrebné venovať pozornosť efektívnosti a udržiavať primerané nízke a zdravé zisky. Čo je rýchle doručenie? Dodávku realizujeme podľa požiadaviek zákazníka. Aj keď dodacia lehota závisí od množstva objednávky a jej zložitosti, stále sa snažíme dodávať produkty a riešenia včas. Úprimne dúfam, že by sme mohli mať dlhodobý obchodný vzťah.

2.Laminačný lisovací stroj Použiteľná oblasť

Laminovacie lisovacie stroje sú vhodné na vysokorýchlostné a presné automatické lisovanie automatických nitovacích železných jadier, ako sú nové energetické automobilové motory, kompresorové motory a energeticky úsporné priemyselné motory.

3.Laminačný lisovací stroj Vlastnosti produktu

Štvorstĺpová horná valcová konštrukcia

Technológia dvojitého pohonu

Viacbodová sila posúvača

Telo predpínacieho stroja s vysokou tuhosťou

Ošetrenie viacnásobným starnutím

◉ Brzda spojky s nízkou zotrvačnosťou

Vložte ložisko

Mazaný chladiaci systém s konštantnou teplotou

Priamy stĺpik + osemhranné presné vedenie

◉ Vysoká rýchlosť

Ľahký, plne dynamický dizajn vyváženia

Stabilná prevádzka pri zaťažení 300-400 SPM

◉ Vysoká tuhosť

Odlievacie lôžko s vysokou pevnosťou, tuhosť 1/15000-1/20000

Turbulencia viacbodového posúvača sily je 1/2 turbulencie dvojitého bodu

◉ Vysoká presnosť

Statická presnosť: 1/2 úrovne JIS

Dynamická presnosť v dolnom mŕtvom bode: úroveň superpresnosti GB/T 29548

◉ Laminovací raziaci stroj Kompletná špecifikácia

60 ton, 80 ton, 125 ton, 150 ton, 200 ton, 220 ton, 300 ton, 350 ton, 400 ton, 450 ton. Stôl stroja spĺňa potreby tenších materiálov motora s vyššou účinnosťou, vyššou presnosťou a vyššou rýchlosťou požiadaviek na vysokorýchlostné presné lisovanie.

◉ Veľký stôl

Maximálne 3,7 m Mesa na splnenie potrieb vývoja nových energetických vozidiel, synchronizovaných s medzinárodnou tonážou. Použiteľné materiály a procesy. Vhodné na vysokorýchlostnú výrobu presného razenia materiálu s vysokou tvrdosťou 0,2 až 0,35 mm, vôľa matrice na úrovni mikrónov a široký povrch stola samoskladacie nitovacie železné jadro priebežná matrica.

4.Laminácia raziaci stroj Parameter produktu ¼š

		APH-80	APH-125	APH-200	APH-300
Tonáž	ton	80	125	200	300
Cestovanie	mm	3025	30	30	30
Počet úderov za minútu	s.p.m	200-700200-800	150-700	150-600	150-400
Nižšia veľkosť stola	mm	11 00 x 750	1200 x 850	1700 x 950	2000 x 1000
Zaslepovací otvor	mm	800 x 150	1000 x 200	1300 x 250	1520 x 330
Oblasť posuvného bloku	mm	1100 x 500	1200 x 600	1700 x 700	2000 x 900
Zdvih nastavenia výšky matrice	mm	330-380	360-410	370-420	400-450
Motor nastavenia výšky matrice	kw	0.75	0 75	1.5	2.2
Výška kŕmnej linky	mm	175	195	200	210
Hlavný motor	kw	22	37	45	55

5. Štandardné príslušenstvo stroja

1	Mazací systém: aplikujte vysokotlakový olej zo stredu kľukového hriadeľa – Japonsko SHOWA)
2	Riadiaci systém PLC: poskytuje rezacie signály
3	Ložisko: NSK Japan
4	Rozprašovač oleja: SMC Japan
5	Vzduchový spínač a stykač
6	Olejové tesnenie: NOK Japonsko
7	Návrh systému automatického vyvažovania
8	Elektronický systém nastavenia posuvu
9	Operačný stôl T-Mobile
10	Hydraulické uzamykacie zariadenie posúvača
11	Detektor ukončenia materiálu
12	Invertor:
13	Elektrický ventil spojky
14	Spojková štruktúra: (OMPI Taliansko)
15	Relé: Omron
16	Zobrazenie uhla a rýchlosti: TOYO
17	Spoj tlaku vzduchu: ARK Korea
18	Kľukový hriadeľ: SNCM8, brúska: AKS Japan
19	Automatické tepelné vyváženie v mikroposuvnej polohe barana/slider
20	Detektor Miss-Feed
21	Box na náradie s dopravou stroja

6. Štandardné príslušenstvo:

1	Vysokorýchlostný podávač prevodov (šírka 150, 200 300 400)
2	Dvojhlavý odvíjač (šírka 150, 200,300,400)
3	Žehlička na vlasy s S slučkou
4	Automatické olejové zariadenie zomrieť
5	Auto Power Die Lifer systém:
6	Systém lisovacích ramien: 2 ks
7	Antivibračný systém
8	Ovládač žľabu:
9	Inštalačný systém solenoidového ventilu: 10 ks
