Motor Laminovanie Punch Press

Motor Laminačný lis je určený pre laminátové rotory a statory rôznych druhov motorov. Je to vysoká rýchlosť, vysoká presnosť. Typ zmeny prevodu, posuv valčeka s vačkovým indexovaním je zabezpečený pre široký rozsah rozstupu posuvu. Naše vysokorýchlostné lisy, vysokorýchlostné laminovacie lisy, priame vysokorýchlostné dvojkľukové lisy od 25 ton do 500 ton, používané pri výrobe laminátových rotorov a statorov elektromotorov. Zachováva stabilnú a efektívnu funkciu lisovania veľkého statora a rotora, laminovania pre generátorový motor a priemyselný motor vo veľkej tonážnej oblasti lisu po mnoho rokov.

Odoslať dopyt

Popis produktu

Motor Laminovanie Punch Press

1. Predstavenie produktu

Použitie komponentov laminovacieho stroja na lisovanie Complete Line, ako sú ložiská FAG Germany, NSK Japan alebo NTN Japan v Japonsku, jeho vysoká presnosť, vysoká životnosť na zabezpečenie dlhodobej stability a prevádzkyschopnosti nosných členov.

V súčasnosti stále viac tovární používa stroj na lisovanie kompletnej linky na laminovanie. Štipcový podávač je nevyhnutnou súčasťou stroja na lisovanie kompletnej linky na laminovanie. Na trhu existuje veľa druhov podávačov a mnoho štýlov. Každý vie, čo znamená slovo „feeder“, no málokto ho používa správne.

Teraz je na trhu veľa typov a špecifikácií podávačov klipov. Prvou voľbou je poznať kľúčové body inštalácie podávača klipov. Smer inštalácie podávača klipov by mal byť zľava doprava. Poloha inštalácie a koniec automatického podávacieho hriadeľa by mali byť vľavo. Nezamieňajte to. Hot Tags: laminovanie razenie kompletný stroj, výrobca dobrej značky, dobrá továreň,

2. Parameter produktu

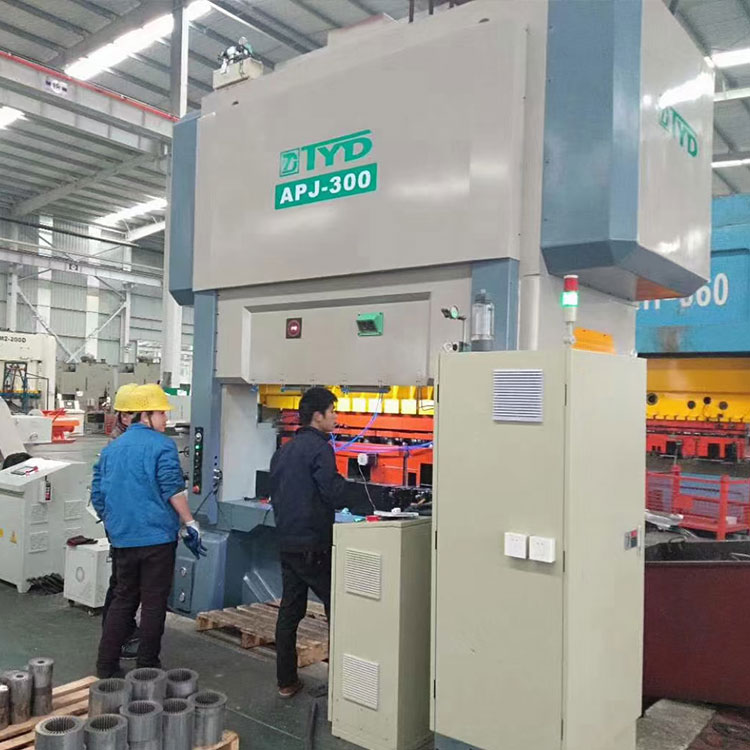

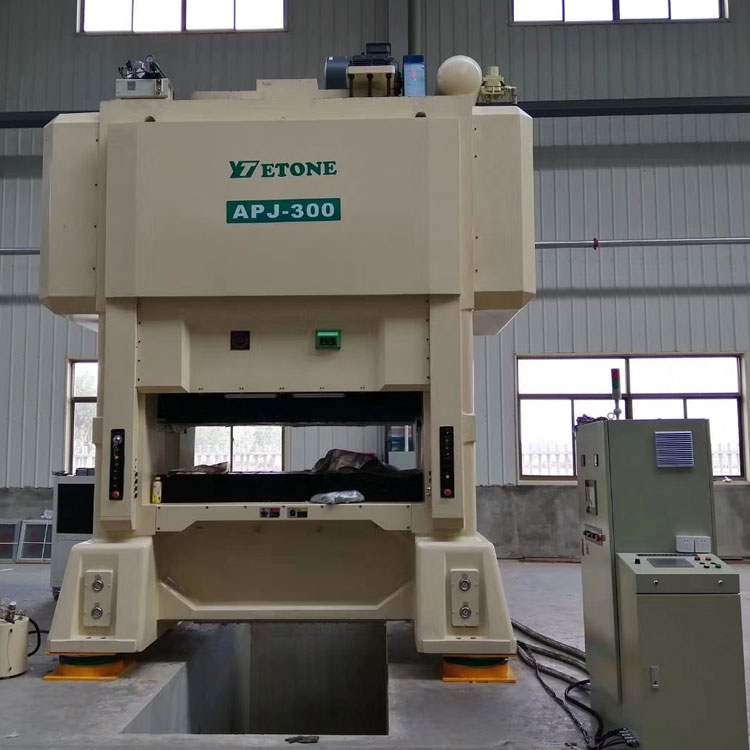

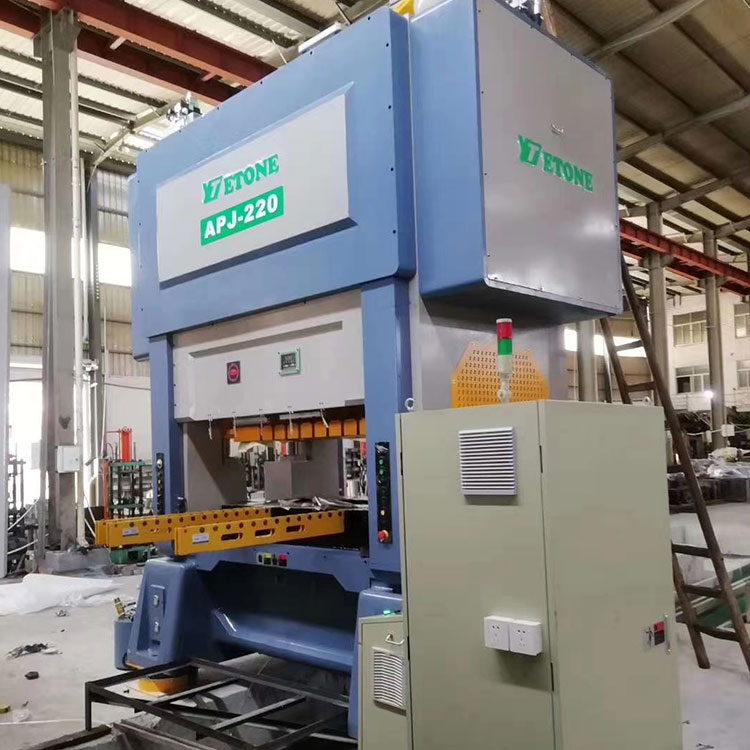

		APJ-220	APJ-300	APJ-350	APJ-400	APJ-450
Tonáž	ton	220	300	350	400	450
Cestovanie	mm	30	30	30	30-50	30-50
Počet úderov za minútu	s.p.m	150-600	150-400	150-350	150-350	150-300
Nižšia veľkosť stola	mm	1900 x 1000	2200 x 1000	2400 x 1000	2800 x 1200	3000 x 1200
Zaslepovací otvor	mm	1400 x 300	2000 x 300	2200 x 300	2200 x 400	2500 x 400
Oblasť posuvného bloku	mm	1900 x 750	2200 x 900	2400 x 900	2800 x 1100	3000 x 1100
Zdvih nastavenia výšky matrice	mm	370-420	400-450	400-450	420-480	450-500
Motor nastavenia výšky matrice	kw	1.5	2.2	2.2	3.7	3.7
Výška kŕmnej linky	mm	200 åœŸ50	210 åœŸ50	210å£«50	220 åœŸ50	270 åœŸ50
Hlavný motor	kw	45	55	55	75	75

3. Periférne zariadenia


Odvíjač s dvojitou hlavou	Žehlička na vlasy	Podávač ozubených kolies

	P = dĺžka podávania
	D=70 (priemer hnacieho kolesa)
	N1=počet zubov prvého prevodu
	N2=počet zubov druhého ozubeného kolesa
	N3=počet zubov tretieho prevodu
	N4=počet zubov štvrtého prevodového stupňa

Šírka materiálu	mm	Maximálne 0,150	Max.200	Max.300	Max.400
Vonkajší priemer materiálu	mm	Max.1200	Maximálne 1200	Maximálne 1200	Maximálne 1200
Vnútorný priemer materiálu	mm	450-520	450-520	450-520	450-520
Rýchlosť materiálu	M/min	1-60	1-60	1-60	1-60
Hmotnosť materiálu		500 kg x 2	1QQQkg X 2	2000 kg x 2	3000 kg x 2
Nivelačný valec	Ks	11	11	11	11
Hnací motor		1,5 kw	2 2kw	22 kW	30 kw

4. Dvojhlavý odvíjač

Popis výkonu

Model sa skladá z troch častí: telesa vretenovej skrine, vretenovej skrine a unášača, z ktorých je vretenová skriňa integrálna a má veľkú osovú vzdialenosť. Vyznačuje sa funkciami, ako je malý objem, malý pôdorys, pohodlné nakladanie a flexibilné použitie

Dvojitá závesná konštrukcia sa používa na prispôsobenie manipulácii s materiálom a umožňuje opakované podávanie, čo výrazne šetrí čas nabíjania, zlepšuje výrobnú kapacitu a znižuje výrobné náklady. Je aplikovaná bezmotorová konštrukcia, ktorá umožňuje nielen použitie s bežnými rovnačkami, ale aj optimálny výkon s vysokorýchlostnými rovnačkami.

		TMT-200	TMT-300	TMT-400	TMT-500	TMT-600
Maximálna šírka	mm	200	300	400	500	600
Hrúbka materiálu	mm	0,2 - 1,5	0,2-1,5	0,2-1,5	0,2-1,5	0,2 - 1,5
Hmotnosť materiálu	mm	1000 x 2	2000 x 2	3000 x 2	4000 x 2	5000 x 2
Vnútorný priemer valčeka	mm	450-530	450-530	450-530	450-530	450-530
Maximálny vonkajší priemer valca	mm	1200	1200	1200	1200	1200

Žehlička typu 5.S

popis výkonu

Rovnačka typu S alebo U s procesom "elektrický signál---> PC---> invertor---> zmena rýchlosti", umožňujúca plnú synchronizáciu s lisom s rýchlosťou až cca 60m/min. Model je vybavený dvojhlavovým materiálovým rámom, ktorý sa ľahko ovláda a je možné ho úplne synchronizovať s vysokorýchlostným lisom. Použitie podávača ozubených kolies ponúka lepší výkon.

		SLQ-200 SLQ-300	SLQ-400 SLQ-500 SLQ-600
Maximálna šírka	mm	200 300	400 500 600
Hrúbka materiálu	mm	0 3- 1.6
Vnútorný priemer valčeka	mm	1200
Rýchlosť vyrovnávania	m/min	60
Motor	HP	2 2	3 5 75
Woå ¤ng napätie		ACtrojfázový22 0Væˆ–ACtrojfázový380 V	AC trojfázový 220V alebo AC trojfázový 380 V
