Vysokorýchlostný raziaci stroj s motojadrovým jadrom
1. Predstavenie produktu:
1. Vysoká tuhosť
Vysoká tuhosť, vysoko presný rám, zváraný oceľovým plechom a po tepelnom spracovaní eliminujú vnútorné pnutie lôžka.
2. Rovnováha centra gravitácie
Stred prevodovky a stred celého stroja bývajú rovnaké, aby sa zabezpečila presnosť a stabilita razenia.
3. Stabilita a bezpečnosť prevádzky
Spojkové/brzdové zariadenia sú vysoko citlivé vysokorýchlostné precízne laminovacie lisy spojené s medzinárodnými špičkovými dvojitými solenoidovými ventilmi a zariadeniami na ochranu proti preťaženiu, aby sa zabezpečila presnosť a bezpečnosť chodu a zastavenia posúvača razníka.
Nastavovací mechanizmus posúvača má vysokú presnosť a výroba nastavenia je bezpečnejšia a rýchlejšia.
4. Vysoká presnosť
Kľukový hriadeľ, ozubené koleso, ozubený hriadeľ a ostatné trecie časti sú pred brúsením kalené a tepelne spracované. Majú vysokú odolnosť proti opotrebovaniu a rovnováhu, stabilný výkon a zaisťujú kvalitu a životnosť razníka.
5. Vysokorýchlostná presná laminácia Automatizácia spracovania lisu
Môže byť zladený s akýmkoľvek automatickým podávacím mechanizmom na automatizáciu výroby, zníženie nákladov a zvýšenie efektívnosti.
2. Voliteľná konfigurácia:
1. Podávač ozubených kolies (výber šírky: 150/200/300/400)
2. NC Servo podávač (jednoduchý/dvojitý)
3. Dvojhlavý odvíjač (hydraulický/manuálny) (Výber šírky: 200/300/400)
4. Žehlička na vlasy typu S
5. Stlačte Load Monitor
6. Monitor dolnej úvrate
7. Vzduchový chladič pre elektrickú skriňu
8. Hlavný motor
3. Špecifikácia:
|
|

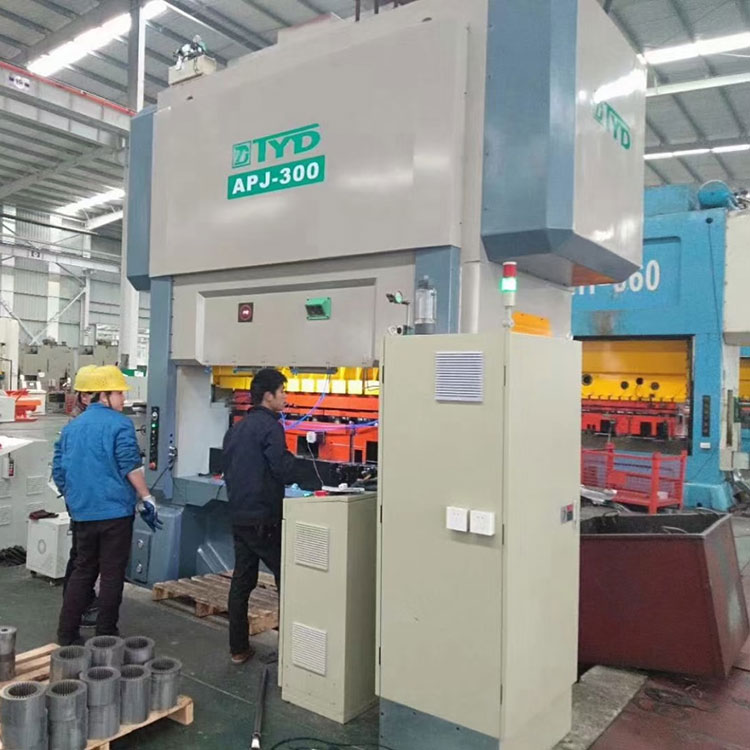

APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonáž |
ton |
220 |
300 |
350 |
400 |
450 |
Cestovanie |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Počet úderov za minútu |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Nižšia veľkosť stola |
mm |
1900 x 1000 |
2200 x 1000 |
2400 x 1000 |
2800 x 1200 |
3000 x 1200 |
Zaslepovací otvor |
mm |
1400 x 300 |
2000 x 300 |
2200 x 300 |
2200 x 400 |
2500 x 400 |
Plocha posuvného bloku |
mm |
1900 x 750 |
2200 x 900 |
2400 x 900 |
2800 x 1100 |
3000 x 1100 |
Zdvih nastavenia výšky matrice |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Motor nastavenia výšky matrice |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Výška kŕmnej linky |
mm |
200 so 50 |
210 so 50 |
210 majster 50 |
220 so 50 |
270 so 50 |
Hlavný motor |
kw |
45 |
55 |
55 |
75 |
75 |
4. Štandardné príslušenstvo stroja
1 Mazací systém: aplikujte vysokotlakový olej zo stredu kľukového hriadeľa (Japonsko SHOWA)
2PLC riadiaci systém: poskytuje rezacie signály
3Ložisko: NSK Japonsko
4Atomizér oleja: SMC Japan
5Vzduchový spínač a stýkač: Schnede France
6Olejové tesnenie: NOK Japonsko
7 Návrh systému automatického vyvažovania
8Elektronický systém nastavenia posuvu
Operačný stôl 9T-Mobile
10Hydraulické uzamykacie zariadenie posúvača
11Detektor ukončenia materiálu
12 Invertor:
13 Ventil elektrickej spojky
14 Štruktúra spojky: (OMPI Taliansko )
15Relé: Omron
16 Zobrazenie uhla a rýchlosti: TOYO
17Kĺb tlaku vzduchu: ARK Kórea
18Kľukový hriadeľ: SNCM8,Návod na brúsenie: AKS Japan
19Automatické tepelné vyvažovanie v mikroposuvnej polohe piest/slider
20 Detektor Miss-Feed
21 Skrinka na náradie s prepravou stroja 1
5.Štandardné príslušenstvo:
1 Vysokorýchlostný podávač prevodov
2Odvíjač s dvojitým stojanom
3Narovnávačka s S slučkou
4Automatické olejové zariadenie zomrieť
5 Auto Power Die Lifer systém:
Systém 6Die Rameno: 2 ks
7 Antivibračný systém
8 Ovládač žľabu:
9 Inštalačný systém solenoidového ventilu: 10 ks
6. Voliteľné príslušenstvo
1.Detektor mŕtvej spodnej časti
2.Rýchle upínacie zariadenie
3. Bezpečnostné dvere
4. Ostatné
