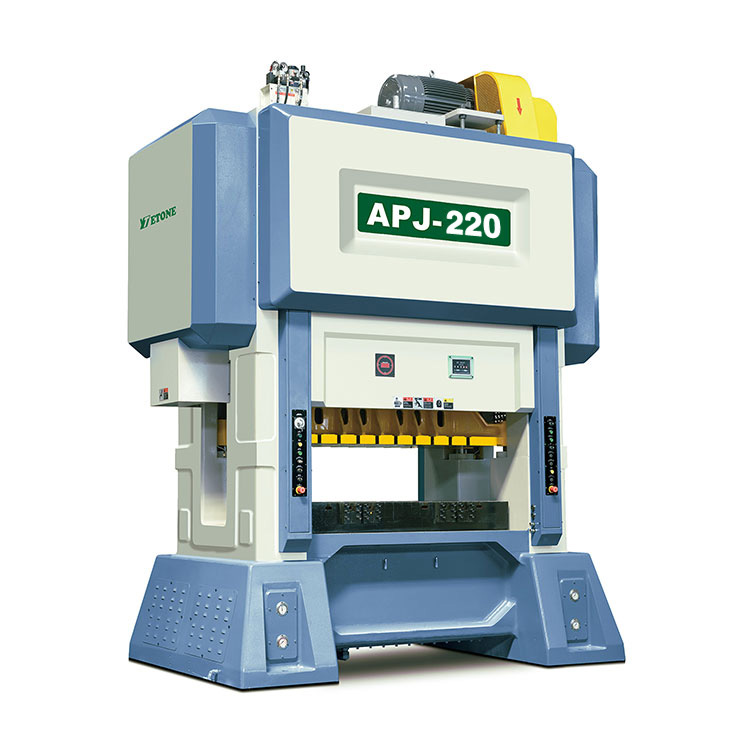

Laminačný tlakový lis
Laminovací silový lis, vysokorýchlostný laminovací lis určený pre vrstvené rotory a statory elektromotorov. Je to vysoká rýchlosť, vysoká presnosť, typ prevodu, posuv valčeka s indexovaním vačky je poskytovaný pre rôzne rozstupy posuvu.
Plne odľahčený liatinový rám pod hydraulicky predpätou tyčovou konštrukciou zaisťuje vysokorýchlostnú presnosť a tuhosť laminovania.
2. Parameter produktu
Efektivita a rýchlosť - V porovnaní s rýchlosťou ručného razenia môže jeden pracovník vidieť tri razníky (najzákladnejšie). Úhľadnosť a krása - produkty vyrobené automatickou lamináciou sú v porovnaní s manuálnou lamináciou čisté a krásne
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonáž |
ton |
220 |
300 |
350 |
400 |
450 |
Cestovanie |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Počet úderov za minútu |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Nižšia veľkosť stola |
mm |
1900 x 1000 |
2200 x 1000 |
2400 x 1000 |
2800 x 1200 |
3000 x 1200 |
Zaslepovací otvor |
mm |
1400 x 300 |
2000 x 300 |
2200 x 300 |
2200 x 400 |
2500 x 400 |
Oblasť posuvného bloku |
mm |
1900 x 750 |
2200 x 900 |
2400 x 900 |
2800 x 1100 |
3000 x 1100 |
Zdvih nastavenia výšky matrice |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Motor nastavenia výšky matrice |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Výška kŕmnej linky |
mm |
200 土50 |
210 土50 |
210士50 |
220 土50 |
270 土50 |
Hlavný motor |
kw |
45 |
55 |
55 |
75 |
75 |
3. Štandardné príslušenstvo stroja
1 Mazací systém: aplikujte vysokotlakový olej zo stredu kľukového hriadeľa – Japonsko SHOWA)
2 Riadiaci systém PLC: poskytuje rezacie signály
3 Ložisko: NSK Japonsko
4 Rozprašovač oleja: SMC Japan
5 Vzduchový spínač a stykač: Schnede France
6 Olejové tesnenie: NOK Japonsko
7 Návrh systému automatického vyvažovania
8 Elektronický systém nastavenia posuvu
9 Operačný stôl T-Mobile
10 Hydraulické uzamykacie zariadenie posúvača
11 Detektor konca materiálu
12 Invertor:
13 Ventil elektrickej spojky
14 Štruktúra spojky: (OMPI Taliansko)
15 Štafeta: Omron
16 Zobrazenie uhla a rýchlosti: TOYO
17 Spoj tlaku vzduchu: ARK Kórea
18 Kľukový hriadeľ: SNCM8, vodiaca lišta brúsenia: AKS Japonsko
19 Auto-tepelné vyváženie v mikroposuvnej polohe piest/slider
20 Detektor chybného podávania
21 Skrinka na náradie s prepravou stroja 1
4. Štandardné príslušenstvo:
1 vysokorýchlostný podávač prevodov
2 Odvíjač s dvojitým hrebeňom
3 Žehlička na vlasy s S slučkou
4 Automatické olejové zariadenie zomrieť
5 Auto Power Die Lifer systém:
Systém 6 lisovacích ramien: 2 ks
7 Antivibračný systém
8 Ovládač žľabu:
9 Inštalačný systém solenoidového ventilu: 10 ks
5. Voliteľné príslušenstvo
1. Detektor mŕtveho dna
2. Zariadenie na rýchle upínanie matrice
3. Bezpečnostné dvere
4. Ostatné
Hostiteľské zariadenie vpred/vzad
Hydraulické posuvné uzamykacie zariadenie
Stroj na chladenie mazacieho oleja
Talianska integrovaná spojková brzda OMPI
Samostatná elektrická ovládacia skrinka
Pracovná krabica
Pracovná lampa
Riadenie premeny frekvencie hlavného motora
