Laminovanie vysokorýchlostným motorom lisu
1. Predstavenie produktu

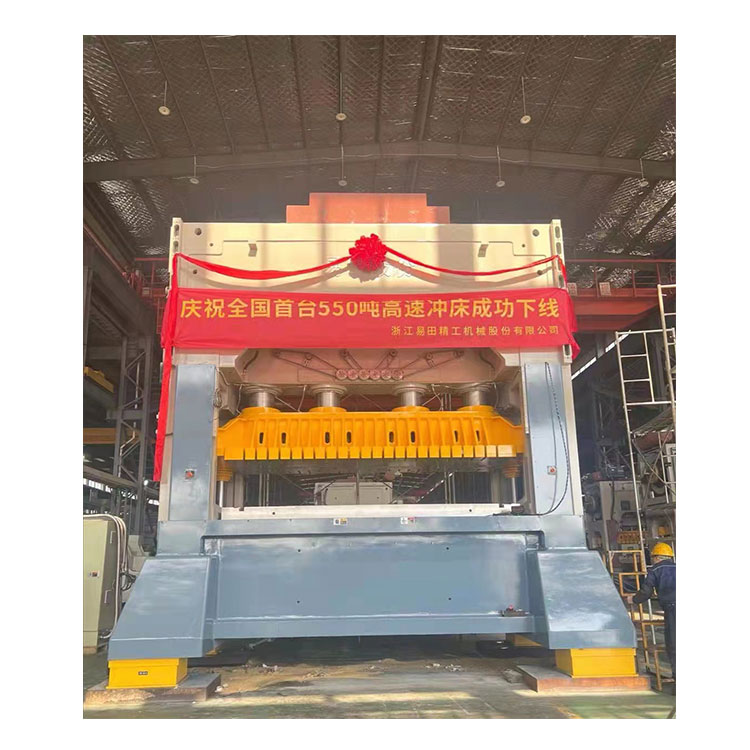

Sme prvým a najväčším výrobcom vysokorýchlostných lisovacích strojov v Číne. 550 ton vysokorýchlostná laminácia s motorom lisu je pre slávnu továreň na formy / Die v Ningbo v Číne. Táto vysokorýchlostná laminácia s motorom lisu využíva vysoko pevný liatinový rám, celkovú silnú rámovú konštrukciu. Po uvoľnení napätia zaisťuje dlhodobú presnosť, stálosť materiálu a presnosť.
Presnosť lisovania tohto vysokorýchlostného lisu je v rozmedzí 0,015 mm alebo dokonca 0,01 mm, vertikálna presnosť je až 1,2 drôtu a maximálna rýchlosť je 1 300-krát/min. Je väčšinou vhodná na výrobu kontinuálneho lisovania.
2. Špecifikácia:
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonáž |
ton |
220 |
300 |
350 |
400 |
450 |
Cestovanie |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Počet úderov za minútu |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Nižšia veľkosť stola |
mm |
1900 x 1000 |
2200 x 1000 |
2400 x 1000 |
2800 x 1200 |
3000 x 1200 |
Zaslepovací otvor |
mm |
1400 x 300 |
2000 x 300 |
2200 x 300 |
2200 x 400 |
2500 x 400 |
Plocha posuvného bloku |
mm |
1900 x 750 |
2200 x 900 |
2400 x 900 |
2800 x 1100 |
3000 x 1100 |
Zdvih nastavenia výšky matrice |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Motor nastavenia výšky matrice |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Výška kŕmnej linky |
mm |
200 so 50 |
210 so 50 |
210 majster 50 |
220 so 50 |
270 so 50 |
Hlavný motor |
kw |
45 |
55 |
55 |
75 |
75 |
3. Štandardné príslušenstvo stroja
1 Mazací systém: aplikujte vysokotlakový olej zo stredu kľukového hriadeľa (Japonsko SHOWA)
2PLC riadiaci systém: poskytuje rezacie signály
3Ložisko: NSK Japonsko
4Atomizér oleja: SMC Japan
5Vzduchový spínač a stýkač: Schnede France
6Olejové tesnenie: NOK Japonsko
7 Návrh systému automatického vyvažovania
8Elektronický systém nastavenia posuvu
Operačný stôl 9T-Mobile
10Hydraulické uzamykacie zariadenie posúvača
11Detektor ukončenia materiálu
12 Invertor:
13 Ventil elektrickej spojky
14 Štruktúra spojky: (OMPI Taliansko )
15Relé: Omron
16 Zobrazenie uhla a rýchlosti: TOYO
17Kĺb tlaku vzduchu: ARK Kórea
18Kľukový hriadeľ: SNCM8,Návod na brúsenie: AKS Japan
19Automatické tepelné vyvažovanie v mikroposuvnej polohe piest/slider
20 Detektor Miss-Feed
21 Skrinka na náradie s prepravou stroja 1
4.Štandardné príslušenstvo:
1 Vysokorýchlostný podávač prevodov
2Odvíjač s dvojitým stojanom
3Narovnávačka s S slučkou
4Automatické olejové zariadenie zomrieť
5 Auto Power Die Lifer systém:
Systém 6Die Rameno: 2 ks
7 Antivibračný systém
8 Ovládač žľabu:
9 Inštalačný systém solenoidového ventilu: 10 ks
5. Voliteľné príslušenstvo
1.Detektor mŕtvej spodnej časti
2.Rýchle upínacie zariadenie
3. Bezpečnostné dvere
4. Ostatné
