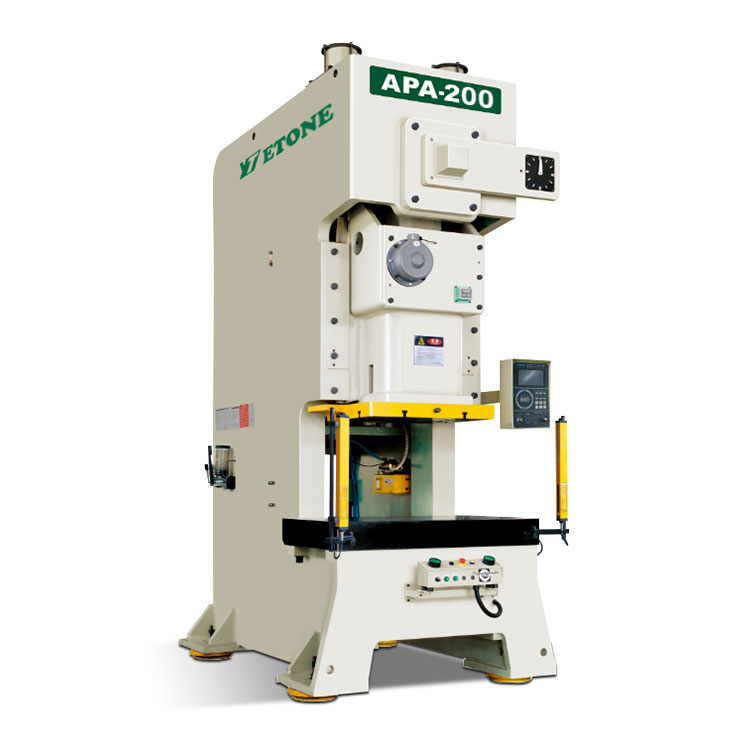

Single Crank Punch Press

Jednokľukový lis je rámová konštrukcia s vysokou tuhosťou, zváraná vysokokvalitnou oceľou a spracovaná procesom eliminácie vnútorného napätia. Zlepšite presnú stabilitu a spoľahlivosť stroja. Stred pohonu je zarovnaný so stredom stroja, aby sa zabezpečilo presné a stabilné dierovanie. Okrem čínskeho domáceho trhu sa naše lisy vyvážajú aj na Blízky východ, do Európy a Ameriky. Vitajte, keď si od nás kúpite lis Single Crank Punch Press.

Odoslať dopyt

Popis produktu

Single Crank Punch Press

1. Popis produktu

Jednokľukový lis je rámová konštrukcia s vysokou tuhosťou, zváraná vysokokvalitnou oceľou a spracovaná procesom eliminácie vnútorného napätia. Zlepšite presnú stabilitu a spoľahlivosť stroja. Stred pohonu je zarovnaný so stredom stroja, aby sa zabezpečilo presné a stabilné dierovanie. Okrem čínskeho domáceho trhu sa naše lisy vyvážajú aj na Blízky východ, do Európy a Ameriky.

2. Vlastnosti produktu:

(1) Na zabezpečenie relatívnej stability prevádzky stroja sa používajú dve klzné koľajnice a konštrukcia vyvažovacieho zariadenia

(2) Presnosť matrice môže byť až 0,1 mm a je bezpečná, pohodlná a spoľahlivá

(3) Kľukový hriadeľ, ozubené koleso, ojnica atď. sú spracované oxidáciou a brúsením a majú extrémne vysokú komplexnosť a odolnosť proti opotrebovaniu;

(4) Na zabezpečenie presnosti a bezpečnosti prevádzky a zastavenia posúvača lisu sa používa vysoko citlivé a spoľahlivé zariadenie spojky/brzdy a medzinárodne vedúci dvojitý solenoidový ventil a ochranné zariadenie proti preťaženiu;

(5ï ¼‰ Štruktúra stroja je navrhnutá primerane, čo je vhodné pre automatický výrobný ión, znižuje náklady a zvyšuje efektivitu;

(6) Pokročilá koncepcia dizajnu, nízka hlučnosť, nízka spotreba a úspora energie

3. Parameter produktuï¼š

názov			APA-80		APA-110	APA-160
Model			Vtypu	Htypu	VtypuJa Htypu	VtypuHtypu
Tonáž		Ton	80		110	160
Menovitý tonážny bod		mm	4	2	6 3	6 13
Variabilná rýchlosť		s.p.m	35-80	80-120	30-60 60-90	20-50 40-70
	Stabilná rýchlosť	s.p.m	65		50	35
Mŕtvica		mm	150	70	180 80	200 90
Maximálna výška matrice		mm	340	380	360 410	400 450
Úpravy posúvača		mm	80		80	100
Veľkosť snímky		mm	560 x 420 x 70		650 x 470 x 80	700 x 550 x 90
Veľkosť podložky		mm	1000x550x90		1150x600x110	1250 x 760 x 140
Otvor rukoväte matrice		mm	50		50	50
Hlavný motor		kw	7.5		11	15
Zariadenie na nastavenie posúvača		HP
Aplikovaný tlak vzduchu		kg/cm2	6		6	6
Presnosť lisovania			GB(JIS)1trieda		GB(JIS)1trieda	GB(JIS)1trieda
Veľkosť (DxŠxV)		mm	1800 x 1180 x 280 0		1 900 x 13 0 0 x 3 200	2300 x 140 x 3650
Kapacita matrice		Ton	3.6		6.3	10
Zdvih podušky		mm	70		80	80
Efektívna oblasť matrice		mm2	450 x 310		500 x 350	650 x 420
