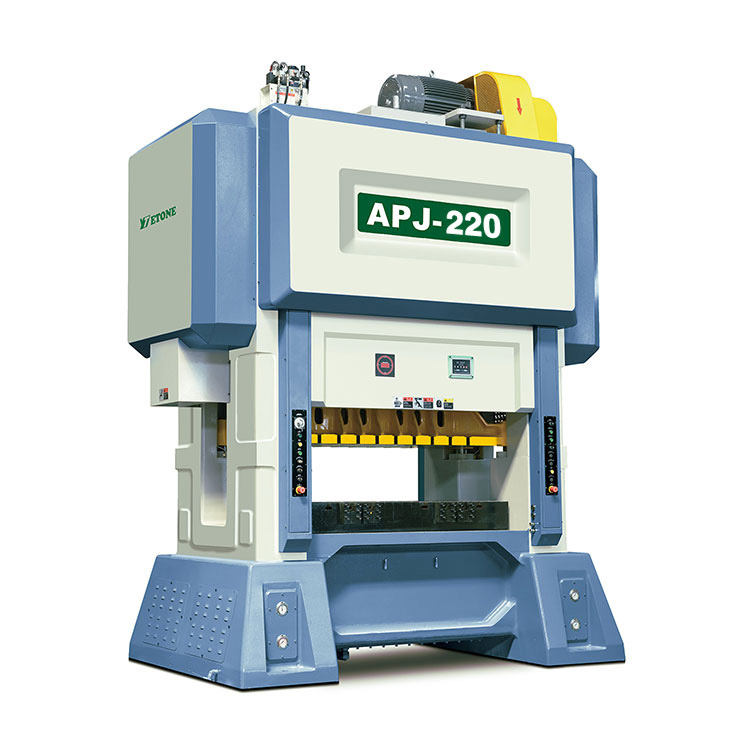

Princíp a štruktúra vysokorýchlostného punčového lisu

Vysokorýchlostný punčje automatizované vybavenie používané na hromadnú výrobu, ktoré sa bežne používa pri spracovaní kovov, pečiatkách, formovaní a iných poliach. Jeho princíp a štruktúra sú nasledujúce:

1. Princíp

Pracovný princípvysokorýchlostný punčje udrieť kovový list do požadovaného tvaru pod tlakom cez punč punčového lisu. Jadrom pracovnej časti punčovej tlače je dosiahnuť deformáciu kovu prostredníctvom vysokofrekvenčnej dierovacej akcie. Jeho pracovný proces zvyčajne zahŕňa:

Kŕmenie: Materiál sa privádza do pracovnej oblasti punčového lisu prostredníctvom systému automatického kŕmenia.

Dierovanie: vysokorýchlostný punčový lis prenáša kinetickú energiu na punč, takže úder rýchlo zostupuje a spolupracuje s malom, aby udrel obrobok.

Vypúšťanie: Obrobok po dierovaní bude automaticky prepustený, aby sa pripravil na ďalšie dierovanie.

Vysokorýchlostné punčové lisy majú zvyčajne vysokú rýchlosť, vysokú produkciu a vysokú presnosť a sú vhodné na dierovanie, ktoré si vyžadujú rýchle a efektívne dierovanie.

2. Štruktúra

Štruktúravysokorýchlostný punčZahŕňa hlavne nasledujúce časti:

Rám: Rám je hlavnou podpornou štruktúrou punčového lisu, ktorá prináša tlak počas procesu dierovania a zaisťuje stabilitu procesu dierovania. Všeobecne sa odlieva oceľová alebo oceľová zváracia konštrukcia, aby sa zabezpečila jeho pevnosť a tuhosť.

Zotrvačník a kľukový hriadeľ: zotrvačník sa používa na ukladanie energie a prenos energie na úder cez kľukový hriadeľ. Zotrvačník vysokorýchlostného punčového lisu je zvyčajne navrhnutý tak, aby bol väčší, aby sa zabezpečilo stabilné napájanie energie pri behu pri vysokej rýchlosti.

Punch and Die: Punch je jednou z základných komponentov punčového lisu. Spolupráciou s matricou dokončí spracovateľské operácie, ako je dierovanie a strihanie obrobku. Rýchlosť zostupu úderu je veľmi rýchla, čím sa zabezpečí vysoká účinnosť výroby.

Systém posúvača: Posúvač je komponent spájajúca úder k kľukovému hriadeľu. Zvyčajne sa nainštaluje do rámu a môže sa pohybovať vo vertikálnom smere cez pripojený systém spojovacej tyče. Pohyb posúvača umožňuje punč vyvíjať dostatočný tlak na matrici.

Elektrický systém: vrátane elektrických motorov, reduktorov atď. Na poskytnutie zdroja jazdy. Power systému vysokorýchlostnej punčovej tlače musí byť schopný rýchlo reagovať, aby sa zabezpečila realizácia vysokorýchlostného pôsobenia vplyvu.

Automatický systém kŕmenia: Na dosiahnutie hromadnej výroby sa systém automatického kŕmenia zvyčajne používa s vysokorýchlostným punčovým lisom. Môže automaticky vložiť kovový list do pracovného stola a presne ho umiestniť, aby sa zabezpečila presnosť a konzistentnosť každého dierovania.

Systém vybíjania: Odpad po pečiatke je potrebné včas odstrániť. Vypúšťací systém presúva odpad z pracovnej oblasti pneumatickými alebo mechanickými prostriedkami na udržanie hladkej výrobnej linky.

3. Funkcie

Vysoká rýchlosť: Rýchlosť vysokorýchlostného punčového lisu je zvyčajne vysoká, dosahuje stovky krát za minútu alebo ešte viac, čo je vhodné na hromadnú výrobu.

Vysoká presnosť: V dôsledku vysokorýchlostného a presného riadiaceho systému vysokorýchlostných dierovacích strojov je možné zaručiť presnosť vyrážkových výrobkov.

Automatizácia: Mnoho vysokorýchlostných dierovacích strojov je vybavených automatickým systémom kŕmenia a vypúšťania, aby sa znížila manuálna intervencia a zlepšila účinnosť výroby.

4. Pole aplikácií

Vysokorýchlostný punčový tlač sa široko používa v elektronike, automobiloch, domácich spotrebičoch, zdravotníckych zariadeniach a iných odvetviach na vykonávanie operácií, ako je pečiatka, strihanie a formovanie kovových listov a výroba rôznych presných častí a konštrukčných častí.

Vysokorýchlostný punčMôže dosiahnuť vysokoúčinnú a vysoko presnú hromadnú výrobu, znížiť náklady na pracovnú silu a zlepšiť úroveň automatizácie výrobnej linky.
